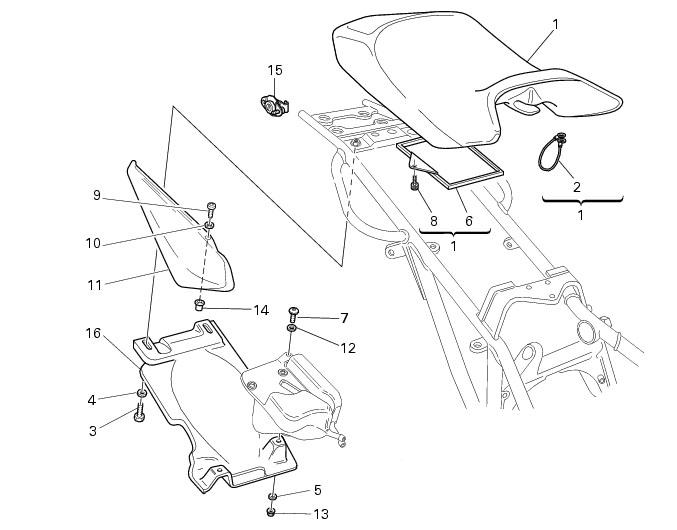

Les références en caractère gras, à l’intérieur de ce chapitre, signalent des pièces qui ne sont pas représentées dans les images à côté du texte et qui doivent, en revanche, être recherchées dans ce plan éclaté.

Serrer la vis (8) au couple de serrage prescrit (Sect. C 3, Couples de serrage cadre).

Retirer la selle comme décrit au paragraphe Dépose selle de cette section.

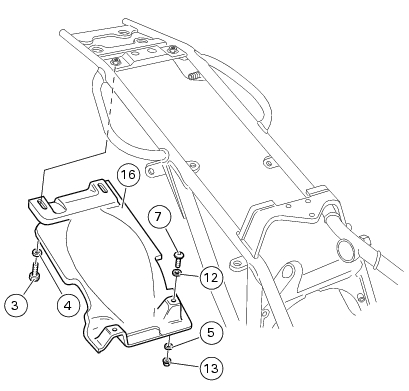

Desserrer les écrous (13), en récupérant les rondelles (5).

Présenter les vis (3) avec les rondelles (4) et serrer les vis (3) au couple prescrit (Sect. C 3,Couples de serrage cadre).

Reposer la selle comme décrit au paragraphe Dépose selle de cette section.

Retirer la selle comme décrit au paragraphe Dépose selle de cette section.

Serrer les vis (9) au couple prescrit (Sect. C 3, Couples de serrage cadre).

Reposer la selle comme décrit au paragraphe "Repose selle" de cette section.
