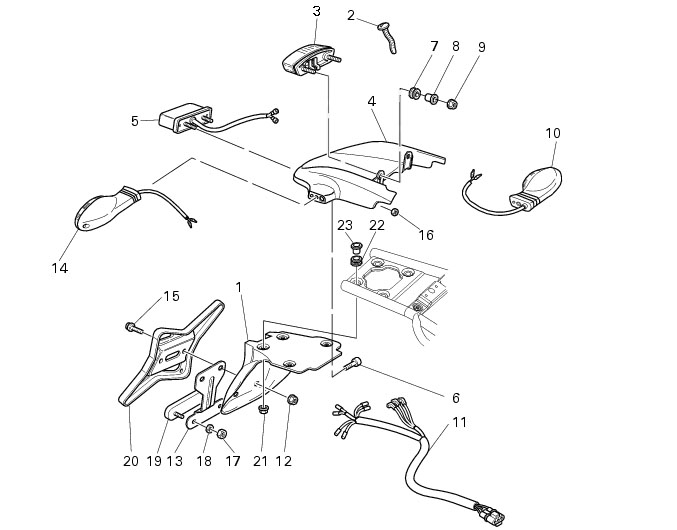

Rücklicht und Kennzeichenhalter
1
Kennzeichenhalter
2
Schelle
3
Rücklicht
4
Spritzschutz
5
Rücklicht
6
Schraube
7
Schwingungsdämpfergummi
8
Distanzstück
9
Mutter
10
Blinker
11
Kabel
12
Mutter
13
Platte
14
Blinker
15
Schraube
16
Mutter
17
Mutter
18
Unterlegscheibe
19
Rückstrahler
20
Platte
21
Mutter
22
Gummi
23
Distanzstück
Ersatzteilkatalog
Schidtraeger - hinterlick
Rahmen
Wichtig
Die fett gedruckten Bezugsnummern weisen auf ein Bestandteil hin, das nicht in der neben dem Text stehenden Abbildung angegeben ist, sondern auf den Tafeln der Explosionszeichnungen am Kapitelbeginn dargestellt wird.
Abnahme des Rücklichts und des Kennzeichenhalters
Die Sitzbank abnehmen (Abschn. E 3, Abnahme der Sitzbank).
Die hintere Verkabelung vom Hauptkabelbaum abziehen (Abschn. P 1, Anordnung der Kabel am Motorrad).
Die Schrauben (21) für die Befestigung des Kennzeichenhalters (1) am Rahmen und am Spritzschutz (4) lösen.
Die Gummis (22) und die Distanzstücke (23) abnehmen.
Für die Abnahme des Rücklichts (3), die Muttern (9) lösen, dann die Distanzstücke (8) und die Gummis (7) abnehmen.
Montage des Rücklichts und Kennzeichenhalters
Für die erneute Montage in der dem Ausbau umgekehrten Reihenfolge verfahren.
Insbesondere die Muttern (9) und (21) auf das vorgeschriebene Anzugsmoment bringen (Abschn. C 3, Anzugsmomente - Fahrwerk).
