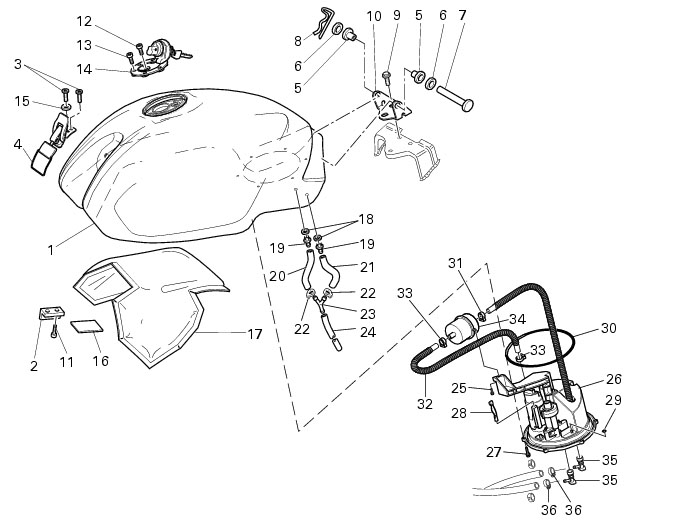

Depósito combustible plástico

2-	Depósito combustible plástico

1

2

3

4

5

6	Arandela de espesor

7

8

9

10

11

12

13

14	Tapón depósito

15

16	Panel (NEGRO)

17	Tarjeta autoadhesiva

18

19

20

21

22

23

24	Tubo alivio

25	Tornillo autoroscado

26	Brida completa

27

28

29

30

31

32

33

34

35	Empalme rápido

36

Catalogo piezas de repuesto


Colector admision
Deposito gasolina
Sistema de alimentacion

Las referencias en negrillas en el interior de este capìtulo indican qué elementos no se encuentran presentes en las imágenes al lado del texto, pero se deben buscar en la presente tabla.

Desmontaje depósito de combustible

Levantar o quitar el asiento (Cap. E 3, Desmontaje asiento).

Levantar el gancho (4) del depósito.

Levantar el depósito y vaciarlo.

Extraer hacia arriba el tubo (24) dejándolo conectado a los empalmes del tubo de alivio (20) y de drenaje (21) del depósito.

Desconectar el conector (A) de la sonda nivel de combustible y de la bomba del cableado principal.

Desconectar los empalmes rápidos (35) del tubo de impulsión (C) y del tubo de retorno (D) de la brida sin desempalmar los tubos del cuerpo de mariposa.

Quitar la clavija (8), extraer el perno (7), recuperar los casquillos (5) y las arandelas (6) y quitar el depósito del bastidor.

Desmontaje grupo tapón depósito plástico

Para quitar el grupo tapón del depósito, proceder de la siguiente manera:

Abrir el tapón de carga.

Destornillar los tres tornillos (13) exteriores que fijan la virola al vaso colector del depósito.

Destornillar el tornillo (12) antirrobo interior.

Quitar el tapón completo (14).

En el tapón del depósito se encuentra la goma (E) de alivio.

En caso de sustitución, aplicar uniformemente en todo el perìmetro de la garganta de la goma (E) un adhesivo instantáneo.

Instalar la goma haciéndola adherir perfectamente en el alojamiento del vaso colector.

Montaje grupo tapón depósito plástico

Montar nuevamente el tapón completo (14) en el asiento del depósito y ajustar los tornillos (13) y (12) al par de apriete recomendado (Cap. C 3, Pares de apriete bastidor).

Sustitución brida depósito

Destornillar los seis tornillos (27) que fijan la brida (26) al depósito. Quitar tres y dejar los otros tres en diagonal, para ayudar a levantar la brida (26).

Quitar la brida (26) completa del depósito.

Desenganchar con una especìfica herramienta comercial los collares (31) y (33) en correspondencia del filtro combustible (34).

Extraer el filtro de los tubos de empalme y sustituirlo.

Antes del montaje limpiar cuidadosamente todos los elementos eliminando eventuales depósitos o incrustaciones.

Cuando se instala el filtro (34) nuevo colocarlo con la flecha, impresa en el contenedor exterior, dirigida hacia la brida.

Engrasar adecuadamente el OR de estanqueidad (30) nuevo en la brida y proceder con el montaje, cumpliendo en orden inverso las operaciones de desmontaje.

Prestar atención a la orientación de la brida: debe presentar las flechas y la inscripción FRONT dirigida hacia el sentido de marcha del vehìculo.

Ajustar los tornillos (27) aplicando el par de apriete recomendado (Cap. C 3, Pares de apriete bastidor).

Montaje depósito combustible plástico

Colocar el depósito en el vehìculo y empalmar:

-	El conector (A) del cableado bomba de combustible e indicador de nivel.

-	el empalme rápido (35) del tubo (C) de impulsión;

-	el empalme rápido (35) del tubo (D) de retorno;

-	Los tubos de alivio (20) y de drenaje (21).

Colocar el depósito en correspondencia del sostén (10).

Colocar el perno (7) en correspondencia del sostén (10) con los casquillos (5) y las arandelas (6) y bloquear con el pasador (8).

Bajar el depósito, prestando atención a los tubos y bloquearlo con el gancho (4).

Posición tubos alivio drenaje depósito plástico

Posición tubos combustible de depósito plástico a cuerpo de mariposa
