Catalogo piezas de repuesto
Importante
Las referencias en negrillas en el interior de este capìtulo indican qué elementos no se encuentran presentes en las imágenes al lado del texto, pero se deben buscar en la presente tabla.
Principio de funcionamiento del catalizador
Los catalizadores utilizados son de “tres vìas” (o trivalentes). Se utilizan para eliminar las sustancias nocivas que se encuentran en los gases de escape y especìficamente el CO (monóxido de carbono), los HC (hidrocarburos incombustos) y los NOx (óxidos de nitrógeno). El catalizador está realizado con un particular soporte en forma de “nido de abeja”, cubierto con óxido de aluminio que le da aspereza a la superficie, aumentando notablemente aquella que está expuesta al pasaje de los gases de escape. En el óxido se depositan las sustancias activas que ayudan en la eliminación de los elementos nocivos. Dichas sustancias son tìpicamente el platino y el rodio. El primero (platino) permite la oxidación (combinación con el oxìgeno) del CO y de los HC. El segundo (rodio) permite la reducción (combinación con CO) de los NOx. Para que el CO y los HC puedan oxidarse formando agua y gas carbónico y que los NOx puedan reducirse formando nitrógeno y gas carbónico, es necesario que en los gases de escape exista una precisa cantidad de oxìgeno y por lo tanto que la mezcla aire - combustible se realice con las correctas proporciones. Este resultado se obtiene debido al sofisticado sistema de alimentación utilizado en el Testastretta, que puede dosificar con extrema precisión la mezcla aire – combustible.
La sonda lambda (Cap. M 3) monitorea el oxìgeno contenido en los gases de escape y transmite instantáneamente estos datos a la central. Para obtener la máxima eficacia de los catalizadores instalados en el escape, la central (por medio de la inyección) mantiene la relación aire/combustible dentro de una tolerancia próxima al valor optimal, obteniendo por un lado la emisión mìnima de hidrocarburos (HC) y de monóxido de carbono (CO) y por otra parte de óxido de nitrógeno (NOX). Los catalizadores “de 3 Vias” completan la operación de “limpieza” de los gases, transformando los residuos de CO, HC y NOX presentes en el escape, de esta manera se obtiene un nivel de emisiones conforme a EURO 2.
Precauciones para un correcto funcionamiento del catalizador
Para que el catalizador funcione correctamente debe alcanzar temperaturas próximas a los 800 °C y jamás inferiores a los 300 °C. El valor máximo indicado no puede ser superado porque podrìa dañar irreparablemente el catalizador. Por lo tanto es necesario que en el elemento de pos-tratamiento de los gases de escape no se depositen jamás cantidades importantes de combustible incombusto, que quemando provocarìan una elevación vertiginosa de la temperatura. Por este motivo el sistema de encendido - inyección siempre debe estar en perfectas condiciones (jamás deben suceder faltas de encendido). Nunca se debe empujar la moto con la llave de arranque y el pulsador ENGINE STOP en posición ON. En este caso, si el motor no arranca, el combustible incombusto entra en el sistema de escape, depositándose en los catalizadores. Naturalmente, con un sistema de escape catalizado es obligatorio usar solo combustible sin plomo. Esta sustancia se depositarìa en los elementos activos, limitando notablemente su acción sobre las sustancias nocivas que se encuentran en los gases de escape.

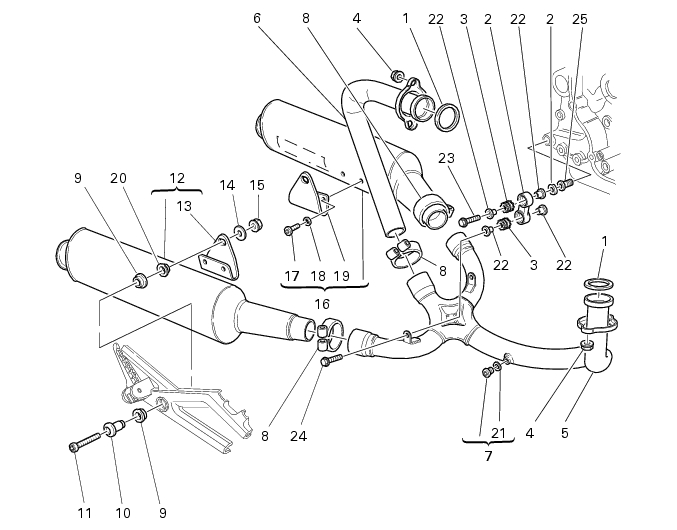

Desmontaje sistema de escape
Destornillar y quitar los tornillos (11) que fijan los sostenes (13) y (19) de los silenciadores a los soportes porta-estribo (A) en ambos lados del vehìculo.
Recuperar las tuercas (15) y las arandelas (14).
Si fuese necesario, quitar los separadores (10) y las gomas (9) de las placas porta-estribo y quitar los casquillos (20) de los sostenes (13) y (19).
Aflojar las abrazaderas (8) de sujeción del silenciador derecho (12) y del silenciador izquierdo (16).
Extraer los dos silenciadores del tubo de escape de la culata horizontal (5).
Aflojar la abrazadera (8) de sujeción del tubo de escape de la culata horizontal (5) y del tubo de escape de la culata vertical (6).
Aflojar y quitar las tuercas (4) que fijan las bridas de los tubos de escape en las culatas.
Extraer las bridas de las culatas.
Destornillar los dos tornillos (24) que fijan los tubos de escape.
Recuperar el separador (22).
Extraer el tubo (5) de escape horizontal de la culata horizontal y del tubo (6) de escape de la culata vertical; recuperar la junta (1).
Desconectar la sonda lambda (27) del cablaje principal (Cap. P1, Disposición del cableado en la motocicleta). Para la sonda lambda consultar el Cap. M 3, Sonda lambda.
Extraer el tubo (6) de escape de la culata vertical y recuperar la junta (1).
Importante
Tapar los conductos de escape en la culata para evitar que cuerpos extraños entren en la cámara de explosión.
Nota
Las versiones U.S.A. disponen de una arandela, en la posición que fija el silenciador derecho al grupo estribo pasajero, para el soporte del Cánister.
Montaje sistema de escape
Sustituir las juntas (1).
Colocar nuevamente el tubo (5) de escape horizontal y el tubo (6) de escape vertical en las culatas.
Ajustar las tuercas (4) que sujetan las bridas a las culatas aplicando el par de apriete recomendado (Cap. C 3, Pares de apriete bastidor).
Ajustar los tornillos (24) al par de apriete recomendado (Cap. C 3, Pares de apriete bastidor) con separador (22).
Empalmar la sonda lambda (27) al cablaje principal (Cap. P 1, Disposición del cableado en la motocicleta).
Introducir el silenciador izquierdo (16) y derecho (12) en el colector de escape horizontal (5).
Si han sido quitadas, instalar las cuatro gomas antivibradoras (9), posicionándolas en ambos lados de la placa porta-estribo (A).
Introducir los casquillos (20) en los sostenes de soporte del silenciador (19) y (13).
Colocar los sostenes del soporte del silenciador apoyados contra las placas del porta-estribo (A) e introducir a tope los casquillos (10).
Introducir los tornillos (11) y, del lado opuesto, introducir las arandelas (14) y colocar las tuercas (15).
Ajustar los tornillos (11) al par de apriete recomendado (Cap. C 3, Pares de apriete bastidor), bloqueando las tuercas.
Para colocar las abrazaderas (8) que fijan los silenciadores al escape, ubicar las abrazaderas de manera que los tornillos estén paralelos al eje pasante de las ranuras (B) de los tubos de escape.
Colocar las abrazaderas (8) de manera que se encuentren al mismo nivel de los tubos de escape o sin descubrir ìntegramente las ranuras (B).
Ajustar las abrazaderas (8) al par de apriete recomendado (Cap. C 3, Pares de apriete bastidor).
