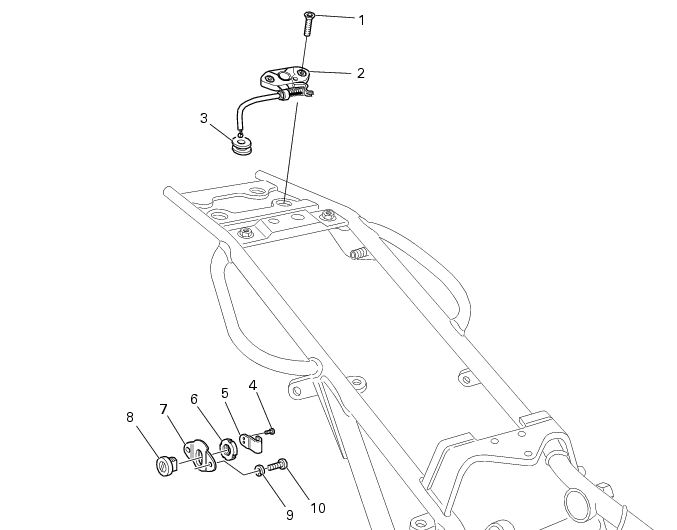

I riferimenti in grassetto all’interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini a fianco del testo, ma devono essere ricercati nella presente tavola esplosa.

Per poter effettuare più agevolmente lo smontaggio del dispositivo di apertura è necessario rimuovere dal motoveicolo la sella (Sez E 3, Smontaggio sella).

Durante lo smontaggio fare attenzione alle due rosette elastiche (9) posizionate tra le due viti (10) e il piastrino (7).

Se è stata rimossa, rimontare la sella (Sez. E 3, Rimontaggio sella) e verificare, abbassando la sella, che il chiavistello (2) blocchi il perno del supporto posteriore fissato sulla sella e che il cavo flessibile non venga schiacciato.
