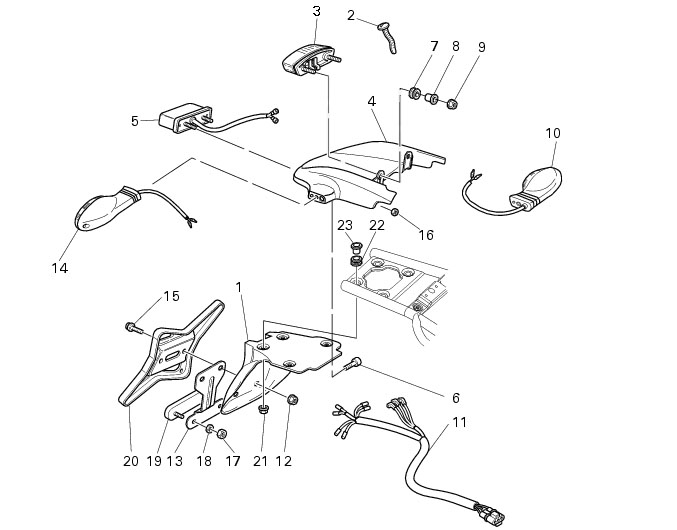

I riferimenti in grassetto all’interno di questo capitolo indicano che i particolari richiamati non sono presenti nelle immagini a fianco del testo, ma devono essere ricercati nella presente tavola esplosa.

Rimuovere la sella (Sez. E 3, Smontaggio sella).

Scollegare il cablaggio posteriore dal cablaggio principale (Sez. P 1, Disposizione dei cablaggi sul motociclo).

Recuperare i gommini (22) e i distanziali (23).

Per rimuovere il fanale posteriore (3), svitare i dadi (9); recuperare i distanziali (8) e i gommini (7).

In particolare serrare i dadi (9) e i dadi (21) alla coppia prescritta (Sez. C 3, Coppie di serraggio mototelaio).
