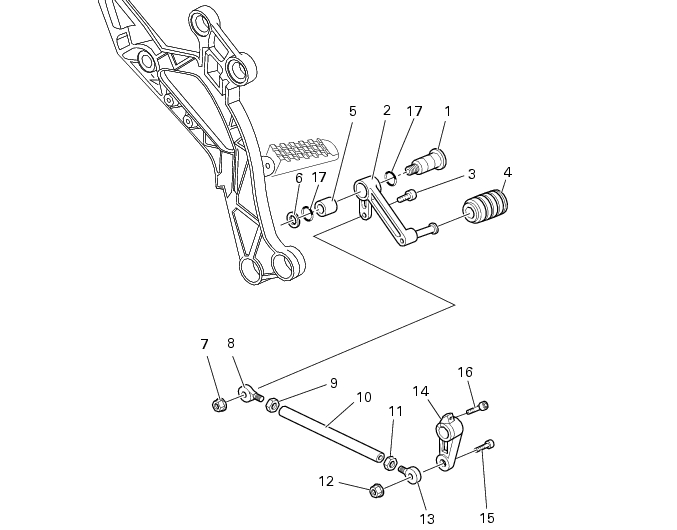

Spare parts catalogue
重要
本セクション内で参照番号が太字で記載されている部品は、この分解図の部品と同一部品である事を示します。太字の参照番号の部品は、本文中の図には記載されていません。
ギアチェンジコントロールの取り外し
ギアチェンジペダル(2)固定ピボットボルト(1)を緩めて外し、ワッシャー(6) 、O-リング(17)を回収します。
トランスミッションシャフトレバースクリュー(16)を緩めて外します。
ギアチェンジコントロールユニットと共にレバー(14)を抜き取ります。
参考
ギアセレクターシャフトに対するレバー(14)の位置に印を付けます。

スクリュー(15)を緩め、ギアボックスコントロールユニットからレバー(14)を取り外します。
ギアチェンジコントロールの分解
ギアチェンジコントロール構成部品の分解および交換については、セクション冒頭の分解組立図を参照してください。
ペダル(2)内側のブッシュ(5)の交換が必要な場合は、プレスを使用し、新品のブッシュを必ずペダル外面より2 mm内側にセットします。
警告
ギアチェンジコントロールの作業後は、ギアチェンジペダルの位置を点検してください。
セクションD4のギアチェンジペダルおよびリアブレーキペダルの位置調整記載に従って、ギアチェンジペダルの位置を調整してください。
ギアチェンジコントロールの取り付け
取り付けは、取り外しと逆の手順で行ないます。
参考
必ず新品のO-リング(17) 交換します。

スクリュー (15) および(16)、ピボットボルト(1)にネジロック剤を塗布し、規定トルクで締め付けます(セクションC3、フレーム締め付けトルク一覧表)。
