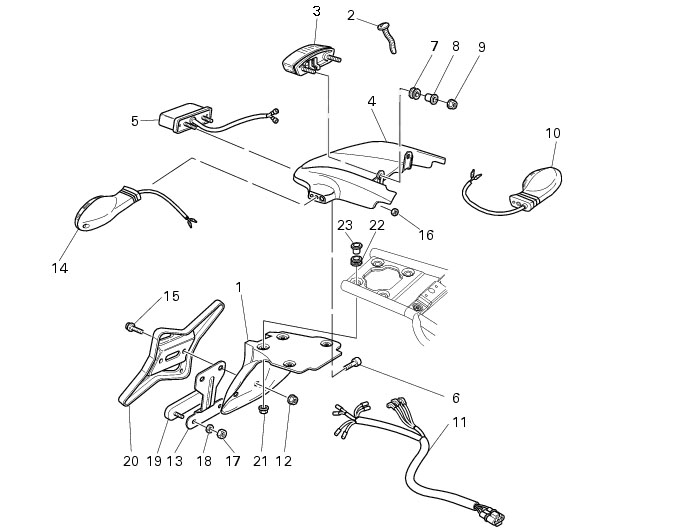

本セクション内で参照番号が太字で記載されている部品は、この分解図の部品と同一部品である事を示します。太字の参照番号の部品は、本文中の図には記載されていません。

シートを取り外します(セクションE3、シートの取り外し)。

主要配線から後部ワイヤーを切り離します(セクションP1、フレーム上の配線)。

ナンバープレートホルダー(1)～フレーム/テールガード (4)固定ナット(21)を取り外します。

ラバーブロック(22)とスペーサー(23)を回収します。

ナット(9)を緩めて、テールランプ (3)を取り外します。スペーサー(8) ラバーブロック(7)を回収します。

ナット(9)、(21)を規定トルクで締め付けます(セクションC3、フレーム締め付けトルク一覧表) 。
