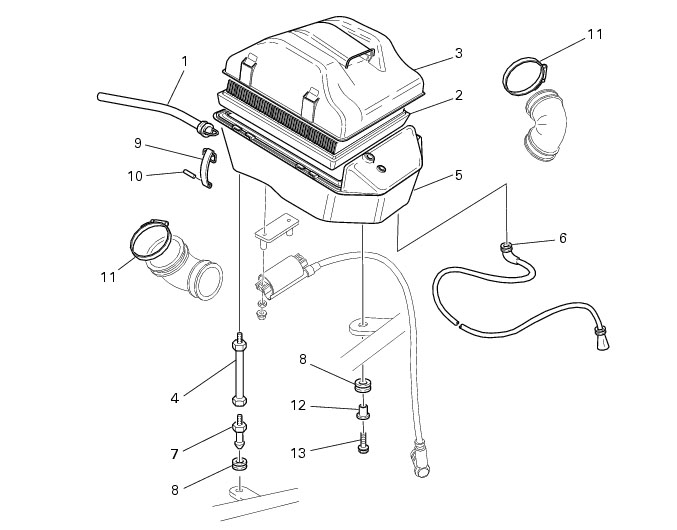

本セクション内で参照番号が太字で記載されている部品は、この分解図の部品と同一部品である事を示します。太字の参照番号の部品は、本文中の図には記載されていません。

主要配線からコイルのコネクターを切り離します(セクションP1、フレーム上の配線)。

必要ならば、カバー(3)のフック(9) を外すために、 ピン(10) を抜き取ります。

スペーサー(12)に注意して スクリュー(13) を緩めます。

フィルターボックスを上に引き上げ、取り出します。ボックスをフレームに固定しているスタッドボルトのラバーブロック(8)に注意してください。

コイル(A) の取り外しについては、セクションM3のコイルを参照してください。

コイル(A) をフィルターボックスに配置します(セクションM3、コイル)。

スタッドボルト(4) をフィルターボックス(5) に差込み、規定トルクで締め付けます(セクションC3、フレーム締め付けトルク一覧表)。

ダウエル(7)を規定トルクで締め付けます(セクションC3、フレーム締め付けトルク一覧表)。

スタッドボルト(4) がフレームのラバーブロック(8) に入るように、フィルターボックスを取り付けます。

ラバーブロック(8)を挿入し、スクリュー(13) をスペーサー(12) と共にフィルターボックス(5) に締め付けます。

クランプ(11)を規定トルクで締め付け(セクションC3、フレーム締め付けトルク一覧表)、スリーブをフィルターボックス(5)に固定します。

フューエルタンクを取り付けます(セクションL2、プラスチックフューエルタンクの取り付け)。
