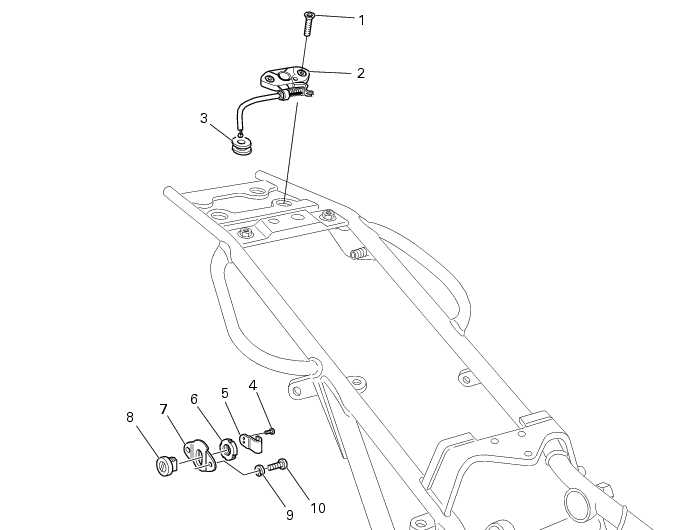

Les références en caractère gras, à l’intérieur de ce chapitre, signalent des pièces qui ne sont pas représentées dans les images à côté du texte et qui doivent, en revanche, être recherchées dans ce plan éclaté.

Pour une dépose plus aisée du dispositif de déverrouillage, il faut retirer la selle du véhicule (Sect. E 3, Dépose selle).

En cours de dépose récupérer les deux rondelles élastiques (9) se trouvant entre les deux vis (10) et la platine (7).

Si la selle a été déposée, la remonter (Sect. E 3, Repose selle) en la baissant et vérifier que le verrou (2) bloque l'axe du support arrière fixé sur la selle et que le câble flexible n'est pas écrasé.
