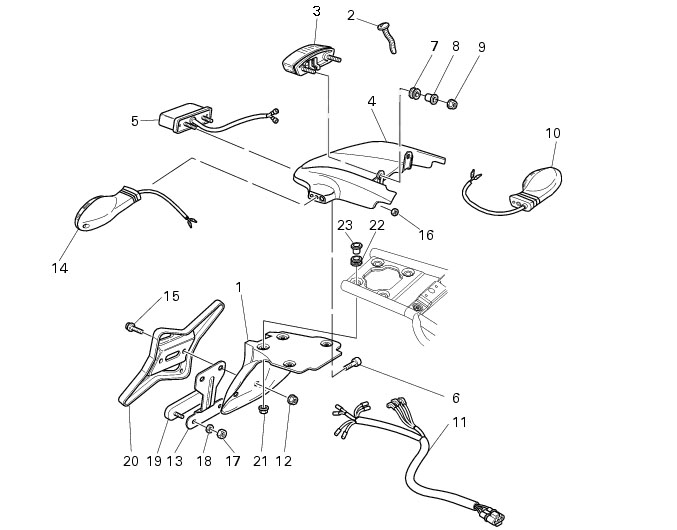

Les références en caractère gras, à l’intérieur de ce chapitre, signalent des pièces qui ne sont pas représentées dans les images à côté du texte et qui doivent, en revanche, être recherchées dans ce plan éclaté.

Déposer la selle (Sect. E 3, Dépose selle).

Débrancher le câblage arrière du câblage principal (sect. P 1, Emplacement des câbles sur le motocycle).

Récupérer les passe-fils caoutchouc (22) et les entretoises (23).

Pour retirer le feu arrière (3), desserrer les écrous (9) ; récupérer les entretoises (8) et les passe-fils caoutchouc (7).

En particulier serrer les écrous (9) et les écrous (21) au couple prescrit (Sect. C 3, Couples de serrage cadre).
