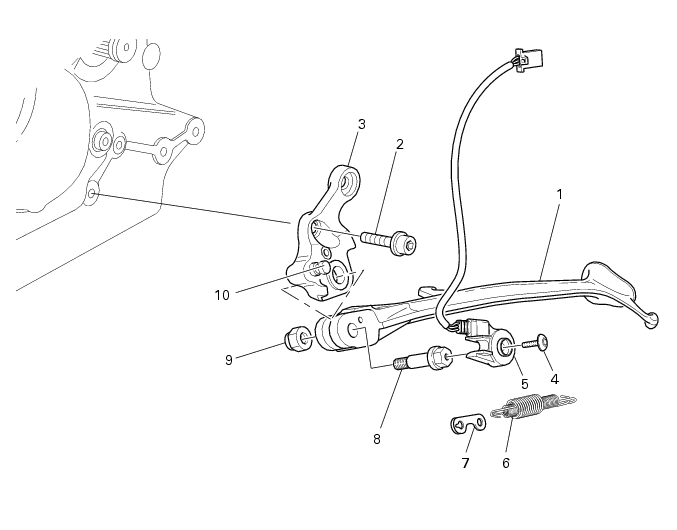

本セクション内で参照番号が太字で記載されている部品は、この分解図の部品と同一部品である事を示します。太字の参照番号の部品は、本文中の図には記載されていません。

スタンドをサポートプレートに取り付け、過度の遊びがないか点検します。また、スタンドの両端が軸部に対して曲がっていないことを確認します。 スタンドに亀裂がある場合は、直ちに交換します。

スイッチ(5)の点検については、セクションP6の構成部品の点検を参照してください。

スタンド(1)にグリースを塗布し、サポートプレート(3)に取り付けます。ピボット(8)およびナット(9)で固定します。 ピン(8)を規定トルクで締め付けます(セクションC3、フレーム締め付けトルク一覧表)。

固定スクリュー(4)を取り付け、規定トルクで取り付けます(セクションC3、フレーム締め付けトルク一覧表)。

スクリュー(2)を規定トルクで締め付けます(セクションC3、フレーム締め付けトルク一覧表)。

サイドスタンドスイッチの配線の配置はセクションP1 フレーム上の配線の配線図を参照して下さい。
