2 -

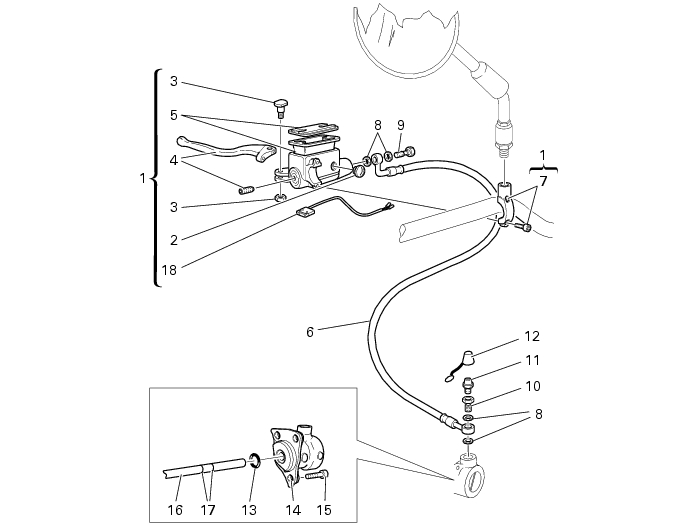

Comando hidráulico da embreagem
1
Cilindro mestre de comando da embreagem
2
Visor de inspeção de reposição
3
Reposição do pino da alavanca
4
Alavanca com pino
5
Tampa de reposição
6
Mangueira de comando da embreagem
7
Grampo de reposição
8
Junta de vedação
9
Parafuso especial
10
Bocal
11
Purga
12
Proteção anti-pó
13
Vedação OR
14
Grupo de transmissão da embreagem
15
Parafuso
16
Haste de transmissão da embreagem
17
Vedação OR
18
Microinterruptor
Spare parts catalogue
Clutch
Clutch control
Importante
As referências em negrito dentro deste capìtulo indicam que as peças citadas não estão presentes nas imagens ao lado do texto,
mas devem ser localizadas nesta vista explodida.
Desmontagem do grupo do cilindro mestre da embreagem
Atenção
O fabricante do cilindro mestre da embreagem, considerando a grande importância em termos de segurança deste componente,
sugere não mexer absolutamente dentro do cilindro mestre (1). Uma revisão não correta pode pôr em sério risco a segurança do piloto.
As operações de substituição devem ser limitadas à alavanca de comando, ao grupo do reservatório e à fixação do cilindro
mestre.
Operações
Referência Seção
Esvaziar o circuito da embreagem
D 4,
Esvaziamento do circuito do sistema da embreagem
Desatarraxar o parafuso especial (9), recuperando as juntas de vedação (8) para soltar o grupo do cilindro mestre da embreagem
(1) da mangueira (6) de comando da embreagem.
Desatarraxar os dois parafusos (7) que fixam o cilindro mestre no guidom.
Remover o grupo do cilindro mestre da embreagem completo (1). Para a descomposição seguir as indicações fornecidas na vista
explodida do quadro no inìcio do capìtulo.
Montagem do grupo do cilindro mestre da embreagem
Instalar o grupo do cilindro mestre da embreagem (1) colocando a linha (A) de vedação entre o grampo e o corpo do cilindro
mestre alinhada com a gravação (B) presente no guidom.
Apertar os parafusos (7) de fixação no valor de torque prescrito (Seção C 3,
Torques de aperto do chassi
), adotando a seqüência 1-2-1.
Colocar a mangueira (6) com as juntas de vedação (8) no grupo do cilindro mestre (1) e fixá-la com o parafuso especial (9) sem a
apertar.
Atenção
Um posicionamento não correto pode provocar funcionamentos irregulares do sistema e pode interferir com as partes em
movimento da moto.
Para o posicionamento da mangueira da embreagem (6) e das braçadeiras de aperto, respeitar as indicações fornecidas na figura
da parte final da seção.
Orientar a mangueira (6) conforme indicado na figura; em seguida, apertar o parafuso especial (9) no valor de torque prescrito
(Seção C 3,
Torques de aperto do chassi
).
Operações
Referência Seção
Encher o circuito da embreagem
D 4,
Enchimento do circuito do sistema da embreagem
Desmontagem do grupo de transmissão da embreagem
Atenção
O fabricante do grupo de transmissão da embreagem, considerando a grande importância em termos de segurança deste
componente, sugere não mexer absolutamente dentro do grupo de transmissão (14).
Uma revisão não correta pode pôr em sério risco a segurança do piloto e do passageiro.
As operações de substituição devem ser limitadas, para o grupo de transmissão, ao grupo de purga, à vedação e ao pistonete
completo.
Operações
Referência Seção
Esvaziar o circuito da embreagem
D 4,
Esvaziamento do circuito do sistema da embreagem
Desatarraxar os três parafusos (15) que fixam o grupo de transmissão (14) da embreagem no motor.
Extrair o grupo do cárter, tomando cuidado com o anel de vedação OR (13) fixado no seu interior.
Remover a proteção anti-pó (12) e a purga (11) e desatarraxar o parafuso (10), tomando cuidado com as juntas de vedação (
8
): o grupo (14) fica livre da mangueira (6).
Empurrar o pistonete interno para provocar a saìda de todo o lìquido contido dentro da cobertura.
Neste momento, é possìvel também extrair a haste de transmissão da embreagem (16) e verificar as condições de desgaste dos
dois anéis OR (17), substituindo-os se for necessário.
Montagem do grupo de transmissão da embreagem
Lubrificar e recolocar a haste de transmissão da embreagem (16) com os dois anéis OR (17).
Lubrificar a junta de vedação (13) e colocá-la com o grupo de transmissão (14) no cárter.
Apertar os parafusos (
15
) no valor de torque prescrito (Seção C 3,
Torques de aperto do chassi
).
Posicionar a mangueira (6) no grupo de transmissão da embreagem (14), tomando cuidado com a orientação da conexão da
mangueira no grupo (14).
Atenção
Um posicionamento não correto pode provocar funcionamentos irregulares do sistema e pode interferir com as partes em
movimento da moto.
Posicionar as duas juntas de vedação (
8
) e apertar o parafuso (10) no valor de torque prescrito (Seção C 3,
Torques de aperto do chassi
).
Reinstalar a purga (11) e a proteção anti-pó (12).
Para o posicionamento das braçadeiras que fixam a mangueira (6), consultar o quadro da página seguinte.
Operações
Referência Seção
Encher o circuito da embreagem
D 4,
Enchimento do circuito do sistema da embreagem
Atenção
Na montagem, lubrificar o anel de vedação OR (13) e a haste de transmissão (16).
Posicionamento da mangueira do circuito da embreagem
