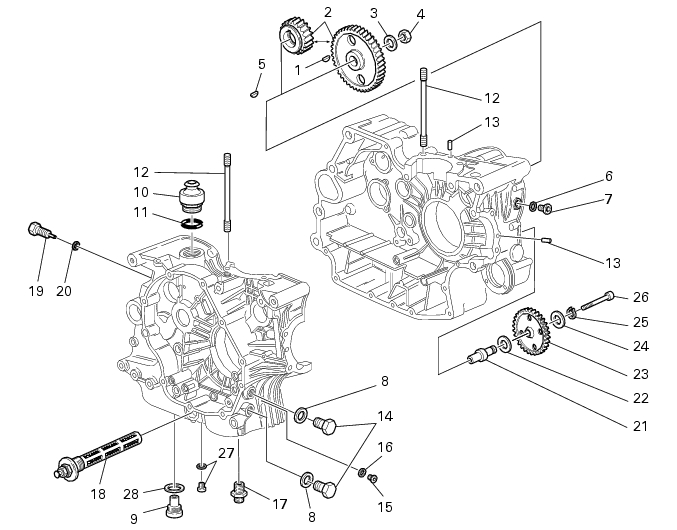

Catalogo piezas de repuesto
Importante
Las referencias en negrillas en el interior de este capìtulo indican qué elementos no se encuentran presentes en las imágenes al lado del texto, pero se deben buscar en la presente tabla.
Desmontaje componentes exteriores

Nota
La extracción de los componentes ilustrada a continuación es necesaria para la sustitución y/o la completa limpieza de los semicárter. En caso de utilizar nuevamente los semicárter originales, su extracción no es indispensable.

Quitar la válvula (10) de alivio vapores aceite del bloque motor, juntamente con la junta O-Ring (11).
Destornillar y quitar los dos tapones (14) del semicárter embrague con las relativas juntas (8).
Destornillar y quitar el cartucho filtro aceite (Cap. D 4, Sustitución aceite motor y cartucho filtro).
Destornillar y quitar el niple (17) de soporte filtro de aceite.
Destornillar y quitar el tornillo (7), con la relativa junta (6), para el control del entrehierro sensor de fase motor.
Quitar del semicárter embrague el filtro de red (18) con relativa junta, como se describe en el Cap. D 4, Sustitución aceite motor y cartucho filtro.
Destornillar el tapón (27) prestando atención a la relativa junta.
Quitar el tapón de descarga (9) con relativa junta (28).
Quitar el interruptor desembrague (19) y la relativa junta (20).
Quitar los espárragos (12) que fijan las culatas utilizando la especìfica herramienta.
Quitar el trinquete y el tope de embrague marchas como se describe en el Cap. N 7.1, Desmontaje tope y trinquete de embrague marchas
Montaje componentes exteriores
Controlar las condiciones de la junta OR (11) y eventualmente sustituirla.
Instalar la válvula de alivio vapores aceite (10) en el bloque motor con la junta OR (11) y bloquearla al par de apriete recomendado (Cap. C 3, Pares de apriete motor).
Ajustar los dos tapones (14) con las relativas juntas (8) al par de apriete recomendado (Cap. C 3, Pares de apriete motor).
Ajustar el niple (17) de soporte del cartucho filtro aceite al par de apriete recomendado (Cap. C 3, Pares de apriete motor).
Atornillar el tapón de descarga (9) con la relativa junta (28) y ajustarlo al par de apriete recomendado (Cap. C 3, Pares de apriete motor) aplicando en la rosca compuesto trabador del tipo recomendado.
Montar nuevamente el interruptor desembrague (19) y la relativa junta (20) ajustando al par de apriete recomendado (Cap. C 3, Pares de apriete motor).
Aplicar compuesto para roscas en el tapón (27), introducirlo con la relativa junta y ajustar el tapón al par de apriete recomendado (Cap. C 3, Pares de apriete motor)
Montar nuevamente el filtro de red (18) con relativa junta, como se describe en el Cap. D 4, Sustitución aceite motor y cartucho filtro.
Montar el trinquete y el tope de embrague marchas (Cap. N 7.1, Montaje trinquete y tope de embrague marchas)
Proceder con el montaje de los espárragos (12) en los semicárter, aplicando trabador en la rosca y ajustándolos al par de apriete recomendado (Cap. C 3, Pares de apriete motor). Utilizar una herramienta como ilustra la figura.

Montar nuevamente el grupo culatas completo y los órganos de la distribución

Desmontaje engranaje reenvìo distribución

Extraer el engranaje conductor (A) del par de engranaje de distribución (2) y la chaveta (5).
Enderezar la arandela (3) de seguridad de la tuerca (4) que bloquea el engranaje de distribución.
Bloquear el engranaje de distribución introduciendo una clavija (C) en uno de los agujeros y destornillar la tuerca de bloqueo (4).
Extraer la tuerca (4), la arandela (3), el engranaje conducido (B) de distribución y la chaveta (1) del árbol de reenvìo distribución.
Montaje engranaje reenvìo distribución
Antes de proceder con el montaje controlar el estado de desgaste del par de engranajes de distribución (2) y eventualmente sustituirlos.
Importante
Los dos engranajes de distribución (2) deben ser siempre sustituidos por pares.
Proceder con las operaciones de montaje operando en sentido inverso a lo descrito para las operaciones de desmontaje.
Importante
Al finalizar el montaje asegurarse que la arandela (3) esté remachada contra la tuerca (4) para impedir que se destornille.

Montar nuevamente la tapa lado alternador y el alternador completo
Desmontaje engranaje reenvìo motor de arranque
Quitar el anillo seeger (25) y la arandela (24).
Extraer el engranaje de reenvìo de arranque (23) y la arandela de espesor (22).
Destornillar el tornillo (26) que fija el perno de reenvìo (21) y quitar el perno.
Montaje engranaje reenvìo motor de arranque
Para el montaje, realizar las operaciones en orden inverso al desmontaje.
Nota
Aplicar en el tornillo (26) compuesto para roscas recomendado y ajustar el tornillo al par de apriete recomendado (Cap. C 3, Pares de apriete motor).
